環(huán)氧地坪漆廠家解析環(huán)氧地坪起泡的原因

地坪漆起水泡多發(fā)生在一樓或地下室，有時二樓以上也時有發(fā)生，環(huán)氧地坪漆起水泡一般在施工后不久就發(fā)現(xiàn)，有的上午鋪貼的環(huán)氧樹脂地坪下午就有水泡。水泡由小到大，不斷發(fā)展，發(fā)展到一定程度后停止。氣溫越高，水泡就越容易發(fā)生，發(fā)展的速度也越快。水泡形狀各異，其大小不一。有的水泡直徑達1m以上，高度達20~50mm。

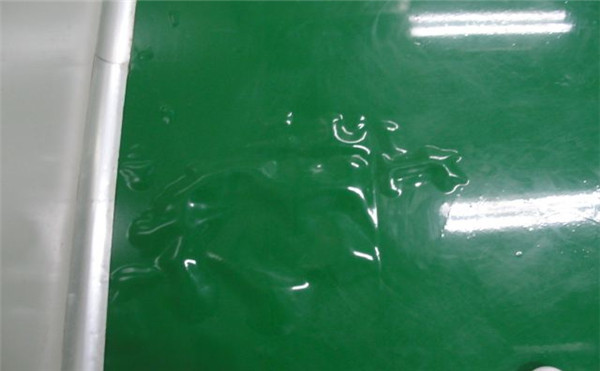

起水泡的環(huán)氧地坪

    水泡的產生與施工地區(qū)沒有明顯的關系，同一地區(qū)有的嚴重，有的較輕，有的完好。同一小組操作，同一材料施工的環(huán)氧地面層，有的起水泡，有的完好，說明水泡是多種因素造成的。

    起水泡的原因，是大家關心的一個問題，剖開水泡發(fā)現(xiàn)，泡內都含有水分或炎黃色液體，環(huán)氧地面層與基層脫離，粘在基層上的膠結料被拉成峰窩狀；按照“物理學”解釋，在盛有液體的密閉容器內，液體蒸發(fā)，形成飽和狀態(tài)的三條曲線的溫度與壓力關系。

    在密閉的容器內，含有飽和水蒸汽的壓力，是隨著溫度的升高而上升，當溫度為20.C時，鼓包內的壓力為0.01MPa；而當溫度為70~80.C之間是直線上升到0.1MPa；很多地區(qū)在炎熱的夏季地面的極端輻射熱可達70.C左右，在這樣的高溫下，環(huán)氧膠結料已經軟化粘力大大降低，因此就形同向輪胎內漸漸鼓氣一樣，使環(huán)氧地面層中鼓起了大包，將膠結料被拉成蜂窩狀；其中沒有起水泡的部分環(huán)氧層和地面部分沾不牢固，仔細觀測接觸部分，也會發(fā)現(xiàn)有無法固化的部分，原因是環(huán)氧有潮氣不能固化；那么水分從何處來的呢？

    主要有以下幾個水的來源：

    1.基層、如水泥砂漿找平層，最大含水率達12%左右，基層的最大含水量大于找平層。

    2.環(huán)氧中的其它配料內的脫水不盡。

    3.環(huán)氧和基層施工時結合不好留下空隙和環(huán)氧本身的化學活性，沒有完全固化或者是遇到潮濕氣沒有完全固化的殘留物或氣體。

    4.基層的地下滲透的潮濕氣體。

    從以上四個方面來分析，基層的潮濕是主要的，絕對干燥的基層是沒有的。含水率的大小也不能決定環(huán)氧樹脂地坪是否會產生水泡，基層的部份水氣和環(huán)氧殘留物被包裹在環(huán)氧與基層內，形成大小不一的氣泡，由于環(huán)氧層本身不透水氣，水氣不能排出，留下起泡的根苗。所以泡都產生在平面上，多在基層與環(huán)氧層之間；基層中的水分是很難避免的，這就是造成環(huán)氧地面層起水泡的重要因素。
